HC8
Daten:
HC8 Versionen: 10 verschiedene Verstärkungsfaktoren
PIN: 20-207 bar
PH: 2.000 bar Maximum
PRÜCKLAUF: So niedrig wie möglich (Rücklaufdruck zum Behälter)
PAUSGANG: PH = (PIN – PRÜCKLAUF) x Verstärkungsfaktor
Einbau: Rohrmontage
Gewicht: 4,5 kg.
Beschreibung
Der HC8 wurde für Anwendungen entwickelt, bei denen ein Hochdruck bis zu 2.000 bar benötigt wird. Mit der gleichen Funktionsweise wie der HC2 ist der HC8 ein einzigartiges, eigenständiges Gerät, das ohne externe Energiezufuhr den Eingangsdruck bis zu zwanzigfach verstärken kann.
Außerdem hält der HC8 den Hochdruck konstant, indem er den Ölverbrauch auf der Hochdruckseite automatisch ausgleicht. Der Hochdruck verhält sich direkt proportional zum Eingangsdruck. Der HC8 ist ein kompaktes Gerät mit einem Gewicht von nur 4,5 kg. Er arbeitet mit Eingangsdrücken von 20 bis 207 bar. Höhere Drücke sind auf besonderen Wunsch verfügbar.
Durchflussmenge
Verstärkungsfaktor i | Max. verstärkter Ausgangsdurchfluss l/min | Max. Eingangsdurchfluss l/min |
---|---|---|
4.0 | 2.0 | 14.0 |
5.0 | 1.6 | 14.0 |
6.6 | 1.3 | 13.0 |
7.6 | 1.1 | 13.0 |
9.0 | 0.9 | 13.0 |
10.3 | 0.8 | 12.0 |
13.0 | 0.6 | 12.0 |
16.0 | 0.5 | 12.0 |
20.0 | 0.3 | 12.0 |
25.0 | 0.2 | 12.0 |
Funktionen

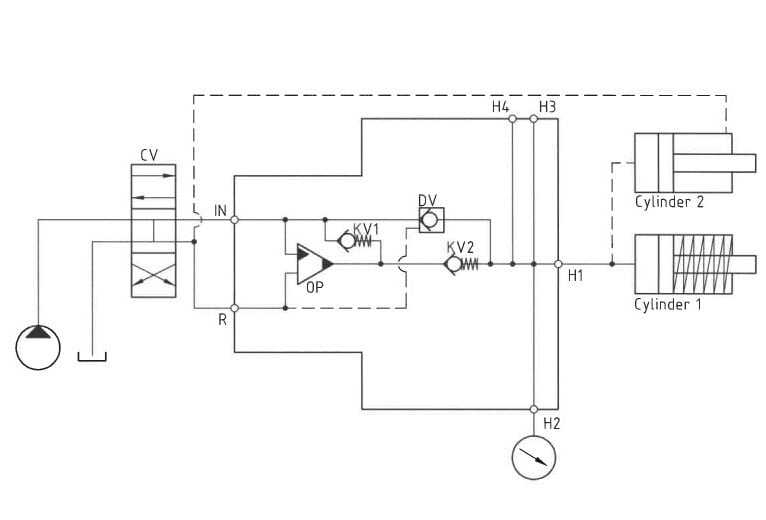

Die grundlegende Funktionsweise ist im Funktionsdiagramm dargestellt. Das Öl wird durch das Wegeventil CV zum Anschluss IN geführt und strömt dann ungehindert durch die Rückschlagventile KV1, KV2 und DV zur Hochdruckseite H. In diesem Zustand, der so genannten Eilgangsfunktion, wird der maximale Durchfluss durch den Verstärker erzielt.
Wenn auf der Hochdruckseite H der Pumpendruck erreicht wird, schließen die Ventile KV1, KV2 und DV. Der Enddruck wird durch die oszillierende Pumpeneinheit OP erreicht. Das Gerät wird automatisch angehalten, wenn der Enddruck auf der Hochdruckseite H erreicht ist. Wenn der Druck auf der Hochdruckseite aufgrund von Verbrauch oder einer Leckage abfällt, wird automatisch das Ventil OP betätigt, um den Enddruck konstant zu halten.
Funktionsdiagramm
8-105-02
Abmessungen
Maßzeichnung 8-120-16
Anschlussgewinde
Anschluss | IN / R |
---|---|
1 | 1/4" BSPP |
2 | 7/16-20" UNF |
Hochdruckplatte
Die Bestellnummern und Daten für die Hochdruckplatten sind in der PDF-Datei aufgeführt: 8-900-14
Flüssigkeiten und Materialien
Weitere Informationen sind auf der Seite Allgemeine Beschreibung zu finden.
Bestellung eines HC8
Bestellbeispiel für einen HC8 mit i = 13,0, integriertem DV und BSPP-Anschlüssen, versehen mit Hochdruckplatte mit HP-Anschluss 1/4″ BSPP, PG-Anschluss 9/16-18 UNF:
HC8 – 13.0 – B – 1 mit 8-285
Hinweis!
Hochdruckplatte erforderlich, geben Sie bitte die Bestellnummer an – siehe Hochdruckplatten-Tabelle.
Hochdruckplatten werden werksseitig eingebaut.
Das Modell G ist in 2 Varianten erhältlich, bitte bei der Bestellung entsprechend angeben:
- Dynamisch – geringe Hysterese: Bestellbeispiel für einen HC8 mit i = 13,0, integriertem RV und BSPP-Anschlüssen: HC8 – 13.0 – G – 1
- Störungssicher – hohe Hysterese: Das Öffnungsverhältnis des Rückschlagventils (RV) muss individuell festgelegt werden. Bitte wenden Sie sich an den technischen Kundendienst. Bestellbeispiel für einen HC8 mit i = 13,0, integriertem RV mit Öffnungsverhältnis x.x und BSPP-Anschlüssen: HC8 – 13.0 – G – x.x – 1
Modell
- HC8
Verstärkung, i
- Faktor auswählen
- Siehe Durchflusstabelle
Modell-Version
- Typ auswählen
- A = ohne DV
- B = mit DV
- G = mit Proportionalventil
Anschlüsse
- Gewindesteigung auswählen
- 1 = BSPP
- 2 = UNF
Max. Anzugsmoment BSPP
IN / R | |
---|---|
1/4" BSPP | |
mit Stahlscheibe | 4,0 daNm |
mit Schneidkante | 4,0 daNm |
Max. Anzugsmoment UNF
IN / R | |
---|---|
7/16-20" UNF | |
mit O-Ring | 2,0 daNm |
