HC65
Daten:
HC65 Versionen: 9 verschiedene Verstärkungsfaktoren
PIN: 20 – 207 bar
PH: 800 bar maximum
PRÜCKLAUF: So niedrig wie möglich (Rücklaufdruck zum Behälter)
PAUSGANG: PH = (PIN – PRÜCKLAUF) x Verstärkungsfaktor
Einbau: Rohrmontage
Gewicht: 11 kg.
Beschreibung

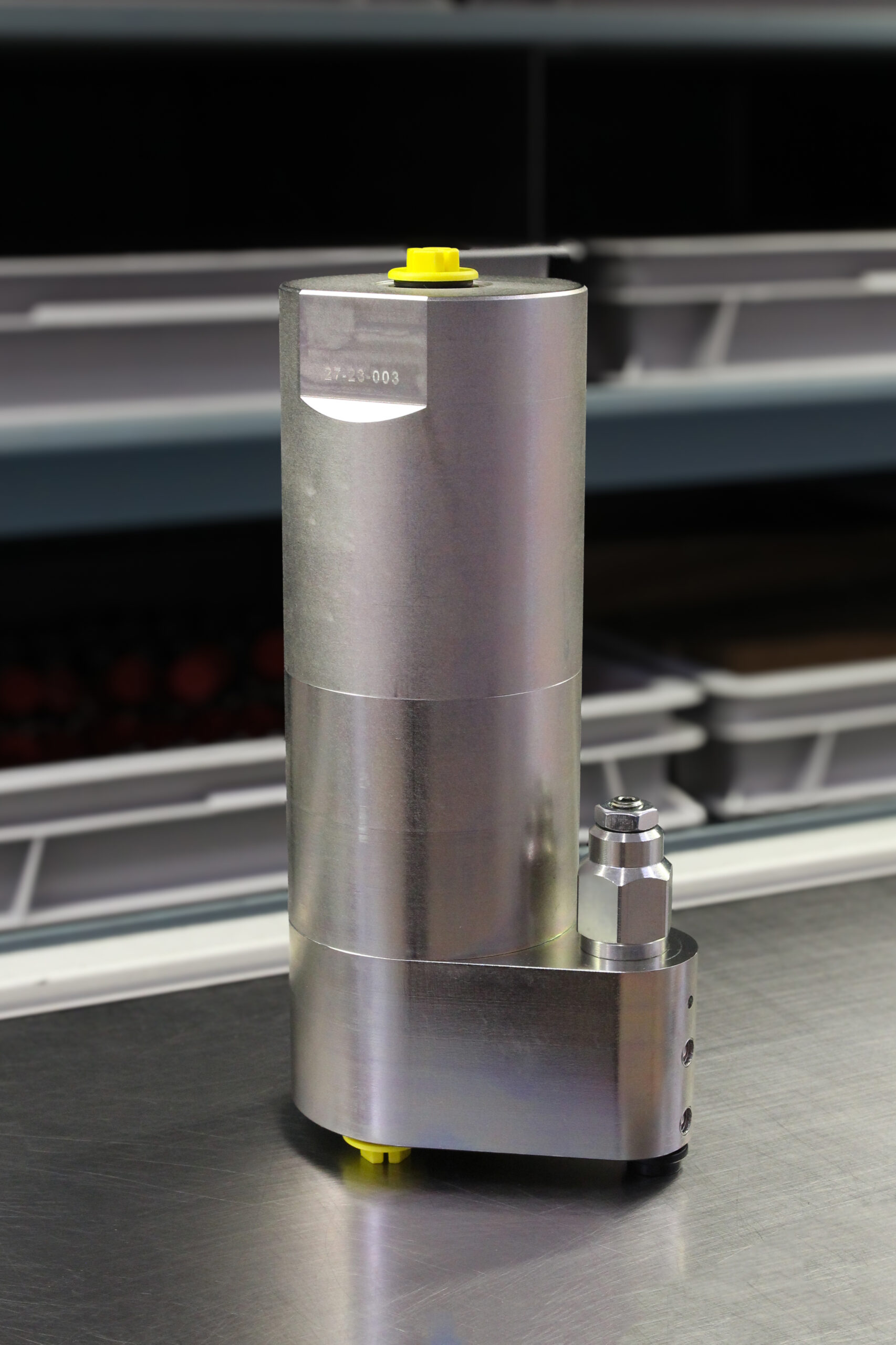

Der HC65 ist ein kompaktes Gerät mit einem Gewicht von nur 11 kg. Er eignet sich hervorragend für eine Vielzahl von Anwendungen, bei denen der Aufbau und die Aufrechterhaltung von Hochdruck erforderlich ist.
In den HC65 ist ein Ausgleichsventil integriert, das die schnelle Vorwärtsbewegung eines Zylinders ermöglicht, indem es den vollen Eingangsdurchfluss direkt durch den Verstärkerbereich strömen lässt, bis der Solldruck erreicht ist. Danach öffnet das Ausgleichsventil, und der Verstärker beginnt zu oszillieren.
Der Druckverstärker HC65 wird automatisch angehalten, wenn der Enddruck auf der Hochdruckseite H erreicht ist. Der Verstärker gleicht kontinuierlich den Ölverbrauch aus, um den Hochdruck konstant zu halten. Die Einstellung des Ausgangsdrucks erfolgt über die Regelung des Eingangsdrucks.
Der Verstärker kann optional mit einer Blende ausgestattet werden, um den Eingangsdurchfluss auf den für den gewählten Verstärkungsfaktor maximal zulässigen Durchfluss begrenzen zu können.
Durchflussmenge
| Verstärkungsfaktor i | Max. verstärkter Ausgangsdurchfluss l/min | Max. Eingangsdurchfluss l/min |
|---|---|---|
| 1.3 | 20.3 | 50.0 |
| 1.5 | 28.3 | 80.0 |
| 1.9 | 22.3 | 80.0 |
| 2.5 | 17.0 | 80.0 |
| 3.3 | 12.8 | 80.0 |
| 4.0 | 10.6 | 80.0 |
| 4.9 | 8.6 | 80.0 |
| 6.3 | 6.7 | 80.0 |
| 8.2 | 5.2 | 80.0 |
Funktionen
Die grundlegende Funktionsweise ist im Funktionsdiagramm dargestellt. Das Öl wird durch das Wegeventil (im Kundensystem) zum Anschluss IN geführt und strömt dann ungehindert durch die internen Rückschlagventile zur Hochdruckseite H.
Wenn auf der Hochdruckseite H der Pumpendruck erreicht wird, schließen die internen Rückschlagventile. Der Enddruck wird durch die oszillierende Pumpeneinheit OP erreicht. Das Gerät wird automatisch angehalten, wenn der Enddruck auf der Hochdruckseite H erreicht ist. Wenn der Druck auf der Hochdruckseite aufgrund von Verbrauch oder einer Leckage abfällt, wird automatisch das Ventil OP betätigt, um den Enddruck konstant zu halten.

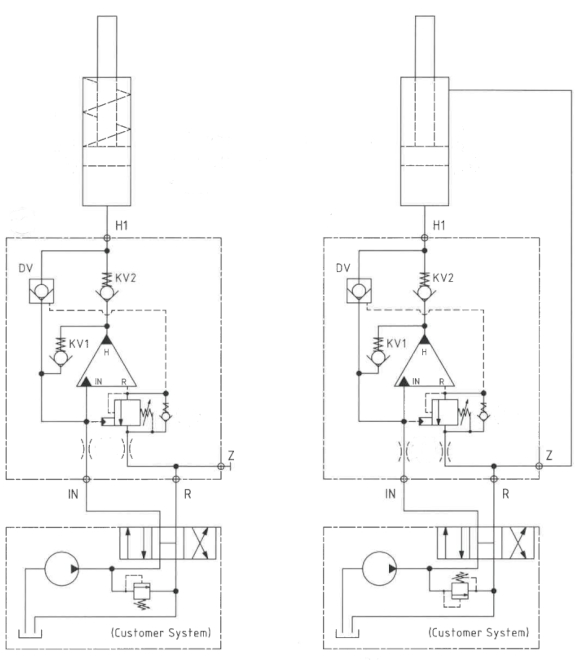

Funktionsdiagramm
0-421-01
Abmessungen
Maßzeichnung 6-140-02
Anschlussgewinde
| Anschluss | IN / R | H |
|---|---|---|
| 1 | 1/2" BSPP | 1/2" BSPP |
Flüssigkeiten und Materialien
Weitere Informationen sind auf der Seite Allgemeine Beschreibung zu finden.
Bestellung eines HC65
Bestellbeispiel für einen HC65 mit i = 4,0, integriertem DV und BSPP-Anschlüssen: HC65 – 4.0 – B – 1
Hinweis!
Ventilvoreinstellung ist erforderlich, bitte bei Bestellung des Druckverstärkers angeben.
Modell
- HC65
Verstärkung, i
- Faktor auswählen
- Siehe Durchflusstabelle
Modell-Version
- Typ auswählen
- A = ohne DV
- B = mit DV
Anschlüsse
- Gewindesteigung auswählen
- 1 = BSPP
Max. Anzugsmoment BSPP
| IN / R | H | |
|---|---|---|
| 1/2" BSPP | 1/2" BSPP | |
| mit Stahlscheibe | 13,0 daNm | 13,0 daNm |
| mit Schneidkante | 13,0 daNm | 13,0 daNm |
